Biofarmaseuttisten valmisteiden ja arvokkaiden injektioiden teollisessa valmistuksessa patruunat toimivat insuliinin, rokotteiden ja erikoistuneiden esteettisten formulaatioiden ensisijaisena pakkausmateriaalina. Tämä asettaa tiukkoja vaatimuksia täyttölaitteiden tarkkuudelle ja prosessin ohjaukselle.
Korkean suorituskyvyn valitseminenpatruunan täyttökonevaatii vastaamista useisiin yleisiin alan haasteisiin, kuten annostelutarkkuuteen mikrotilavuuden täytön aikana, nesteen vaahtoamisen aiheuttamaan näkyvään hiukkaskontaminaatioon ja säiliön sulkemisen eheyteen heikentyneestä alumiinikorkin epäasianmukaisesta puristamisesta. Ilman kohdennettuja mekaanisia ja nesteenhallintasuunnitelmia lääkehävikki tai erän hylkääminen voi helposti tapahtua.
Lääkesuunnittelu- ja hankintatiimien avuksi tässä oppaassa esitetään keskeiset arviointikriteerit patruunoiden täyttökoneen valinnassa prosessimekaniikan, mekaanisen rakenteen ja säädöstenmukaisuuden osalta.
1. Laitteen valitseminen täyttömäärän ja kapasiteetin perusteella
Patruunat käsittelevät yleensä pienempiä täyttötilavuuksia, jotka sisältävät arvokkaita proteiineja tai biologisesti aktiivisia ainesosia. Valintaprosessi tulisi aloittaa määrittelemällä vakiotäyttötilavuusalue, tilavuusmäärittelyjen määrä ja mahdolliset tulevat laajennukset.
Micro-Volume Precision (0,2–5,0 ml): Keskity pumpun toistuvan paikannustarkkuuteen mikroiskujen aikana, täyttömäärän tasaisuuteen ja kuplien hallintamekanismeihin.
Nestetason seuranta ja kaasunpoisto: Täyttöjärjestelmissä tulee olla dynaaminen kaasunpoisto tai alhaalta ylös / nestetason seurantatekniikka. Täyttöneulat nousevat synkronisesti nestepinnan kanssa pitäen poistoaukon tarkalla suhteellisella tasolla minimoidakseen nesteen iskun, roiskeiden aiheuttaman seinän tarttumisen ja ilman juuttumisen.
Servon liikeradan ohjaus: Täysi servo-ohjausjärjestelmät säätävät mekaanisia männän liikeprofiileja tasaisen virtauksen ylläpitämiseksi mikroannoksilla.
Tuotantokapasiteettivaatimukset riippuvat valmistusvaiheestasi:
T&K ja kliiniset erät: Varhaisen vaiheen kliininen valmistus sisältää pieniä eriä ja useita tuotemuutoksia. Laitteiden tulee asettaa etusijalle vaihdon joustavuus, työkaluttomat muotosäädöt ja vankka reseptien hallinta.
Kaupallinen mittakaava: Massatuotantolinjat (esim. miljoonat yksiköt vuodessa rekombinantti-ihmisinsuliinia tai rutiinirokotteita varten) vaativat jatkuvaa toiminnan vakautta, linjanopeuden synkronointia ja kimmoisia alumiinikorkisia syöttökulhoja. Arvioi sisäänrakennettujen automaattisten painontarkistusjärjestelmien näytteenottosuhde, anturin ajoa estävä vakaus yksisuuntaisella ilmavirralla ja automaattinen hylkäysominaisuus.
2. Puoliautomaattinen vs. täysautomaattinen laitteisto
Oikean automaatiotason valinta riippuu erämittakaavasta, puhdastilan asettelusta ja operaattorin interventiorajoituksista.
| Ominaisuus / kriteerit | Puoliautomaattiset laitteet | Täysautomaattiset laitteet |
|
Toiminnan laajuus |
Manuaalinen lastaus/purku tai siirto |
Integroitu sekoituksen purkaminen, täyttö, tulppa, puristus ja tarkastus |
|
Soveltuu parhaiten |
T&K-laboratoriot, CDMO:n varhaisen vaiheen näytteenotto, pienet usean tuotteen ajot |
Laajamittainen kaupallinen valmistus minimaalisella käyttäjän väliintulolla |
|
Jalanjälki ja investoinnit |
Pieni jalanjälki, pienemmät pääomakustannukset (CapEx) |
Suurempi jalanjälki, korkeammat alkuinvestointi- ja käyttötarpeet |
|
Tietojen ja esteiden integrointi |
Rajoitettu eristyseste ja tietojen jäljitettävyys |
Saumaton integrointi cRAB/Isolator- ja 21 CFR Part 11 -järjestelmien kanssa |
Valintavinkki:Arvioi kokonaiskustannukset (TCO), puhdastilojen luokittelu ja henkilöstön kohdistaminen sen sijaan, että vertaat laitteiden hankintahintaa yksin.
3. Nesteen ominaisuuksien vaikutus pumpun valintaan ja täyttömenetelmiin
Fysikaaliskemialliset ominaisuudet, kuten viskositeetti, pintajännitys, vaahtoamistaipumus, happiherkkyys ja hiukkasten läsnäolo, vaikuttavat suoraan pumpun valintaan:
Matalaviskositeettiset ja vaahtoavat nesteet: Edellyttää nestetasoa seuraavilla neuloilla, tyhjiökaasunpoistoa, teräviä tippumisen estäviä suuttimia ja nopeita venttiilin vasteaikoja.
Korkeaviskositeettinen materiaali: Vaatii alhaisen pumpun imu-/purkausvastuksen ja painehäviön hallinnan. Pyöriviä keraamisia mäntäpumppuja tai progressiivisia onteloruuvipumppuja suositellaan.
Ristikontaminaatio ja puhdistus: Kertakäyttöiset peristalttiset pumppujärjestelmät vähentävät merkittävästi puhdistuksen validointitaakkaa. Jos käytössä on pitkäkestoinen jatkuva käyttö, joka vaatii suurta kulutuskestävyyttä, tarkista keraamisten mäntäpumppujen käyttö- ja tiivisterakenne.
Happiherkät ja voimakkaat yhdisteet: Tarkista, onko monivaiheisia inertin kaasun (typpi) huuhteluasemia saatavilla ennen täyttöä, täytön aikana ja ennen tulppaa hallitaksesi ylätilan jäännöshappea.
4. Puhdistuksen, validoinnin ja skaalautuvuuden arviointi
Yhteensopivapatruunan täyttökoneon noudatettava tiukasti cGMP:tä ja steriiliä valmistusta koskevia ohjeita (esim. EU-GMP liite 1).
CIP/SIP-ominaisuudet: Nesteen kosketusosissa (putkistot, jakeluventtiilit, pumpun rungot) tulee olla varmennettu Clean-in-Place- (CIP) ja SIP-sterilointi-ominaisuudet, tai niissä on oltava modulaariset, autoklavoitavat liitännät, jotka on suunniteltu nopeaa purkamista varten. Tarkista tyhjennysrinteet, kuolleiden jalkojen hallinta, tiivisteiden kestävyys ja näytteenottopaikan järjestely.
Validointipaketti: Varmista, että toimittaja tarjoaa kattavat pätevöintiprotokollat, jotka kattavat suunnittelun pätevyyden (DQ), asennuspätevyyden (IQ), käyttökelpoisuuden (OQ) ja suorituskyvyn kelpuutuksen (PQ) sekä CE-turvallisuusvaatimustenmukaisuuden.
Tulevaisuuden skaalautuvuus: Tarkista, tarjoaako laitteistossa laajennusliitännät puhdastiloihin, laminaarivirtauksen tai isolaattorin integrointiin, sisäänrakennetut painomoduulit ja monisäiliökyky (yhteensopivuus patruunoiden, injektiopullojen ja esitäytettyjen ruiskujen kanssa yhdellä alustalla).
5. Teknisen tarkastuksen ja paikan päällä suoritettavan pätevyyden tarkistuslista
Teknisten sopimusneuvottelujen aikana hankintatiimien tulisi siirtää painopistettä markkinointiväitteistä tiettyihin teknisen varmennusmittareihin:
Suunnittelun pätevyys (DQ) ja ilmavirran visualisointi
Patruunoiden täyttövyöhykkeet vaativat yleensä avoimia/suljettuja rajoitetun pääsyn estojärjestelmiä (oRAB/cRAB) tai täysin suljettuja isolaattoreita. Tarkista laitteiden mitat, käsineiden aukkojen sijoittelut ja yksisuuntainen ilmannopeuden jakautuminen. Savututkimussimulaatioita on suoritettava dynaamisissa käyttöolosuhteissa sen varmistamiseksi, että liikkuvien mekaanisten osien synnyttämät pyörteet eivät johda ilmassa olevia hiukkasia avoimiin patruunoihin.
Asennus- ja käyttöpätevyys (IQ/OQ)
Servo-asemoinnin tarkkuus: Testaa toistuvan paikannustarkkuuden keraamisille tai peristalttisille pumpuille nollakuormitus- ja täysikuormitustiloissa käyttämällä puhdistettua vettä ja viskositeettia vastaavia korvaavia nesteitä. Laske kaikkien kanavien täyttötilavuuden jakautumisen suhteellinen keskihajonta (RSD).
Pysäytyssyvyyden tasaisuus: Mittaa kokoonpanon asennon poikkeamat mukautetuilla mittareilla varmistaaksesi kumimännän ja patruunan pohjan välinen tasainen suhteellinen etäisyys ja estää mekaaniset häiriöt alavirran kynäinjektorikokoonpanoon.
Performance Qualification (PQ) ja kontin sulkemisen eheys (CCI)
Haasta laitteisto maksimikäyttönopeuksilla:
Puristus ja CCI-validointi: Tarkasta alumiinikorkin puristamisen kosmeettinen ulkonäkö ja vahvista säiliön suljin eheys käyttämällä korkeajännitteisen vuodonilmaisua (HVLD) tai mikrobien sisäänpääsytestiä varmistaaksesi tiivisteen oikeanlaisen muodonmuutoksen lasilaipassa.
Anti-Drip & Stringing Control:Jos kyseessä on viskoosi koostumus, tarkkaile nesteen katkaisuvasteaikoja nopean käytön aikana varmistaaksesi, että käynnistys-pysäytys-transienttien aikana ei tapahdu tippumista, naarmuuntumista tai roiskeita.
6. Laitteiden yhteensopivuusstrategia tuotantoskenaarioissa

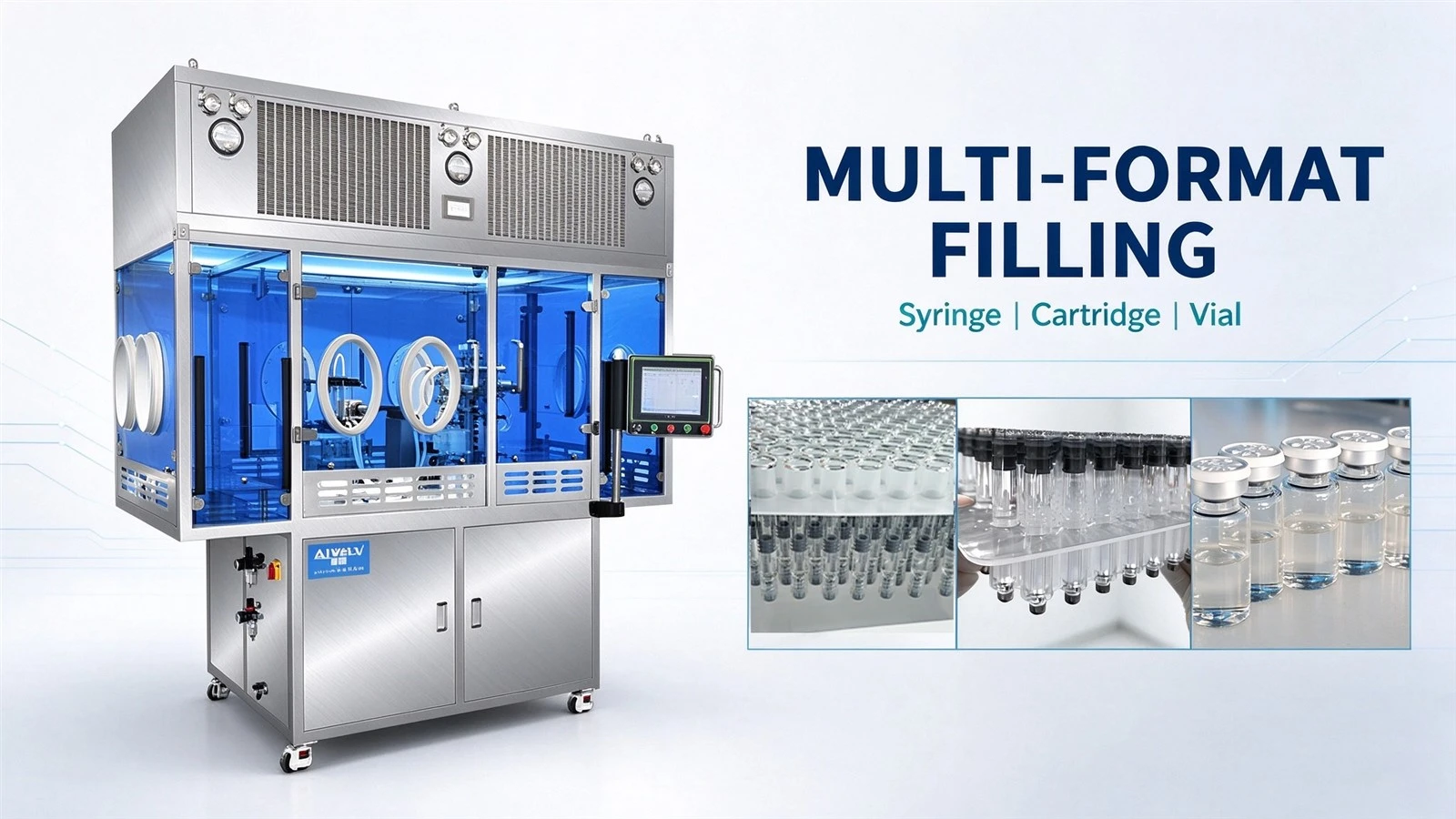

Varhaisen vaiheen tutkimus-, kehitys- ja monipakkausputkistot: Valitse joustava 3-in-1-täyttöalusta, joka on yhteensopiva patruunoiden, injektiopullojen ja esitäytettyjen ruiskujen (PFS) kanssa. Tämä lähestymistapa maksimoi puhdastilojen tilankäytön, pienentää hyötyjalanjälkeä ja pienentää alkupääomakustannuksia. Esiasetettu prosessireseptien tallennus ja työkaluttomat muodonvaihdot ovat tärkeitä tehokkuuden tekijöitä.
Kaupallinen yhden tuotteen massatuotanto: Aseta etusijalle jatkuvat nopeat erityistuotantolinjat. Keskity laitteiden yleiseen tehokkuuteen (OEE), pitkän aikavälin keskimääräiseen vikojen väliseen aikaan (MTBF), alumiinikorkisten tärymaljojen kulumiskestävyyteen ja punnituskennojen ajautumisen estoon jatkuvassa laminaarisessa ilmavirrassa.
Lääkevalmistajat voivat investoida säännösten mukaiseenpatruunan täyttökonejoka tasapainottaa prosessin tarkkuuden ja pitkän aikavälin toiminnan kannattavuuden.
Usein kysytyt kysymykset (FAQ)
Q1: Mitä ensisijaisia pakkauskokoja tavallinen patruunan täyttökone voi käsitellä?
A:Vakiopatruunoiden täyttölaitteet käsittelevät tyypillisesti 1,5–3,0 ml:n täyttötilavuuksia (käytetään yleisesti insuliinikynissä ja hammaslääketieteellisissä paikallispuudutusaineissa) modulaarisilla järjestelmillä, jotka voivat laajentaa tilavuudet 0,2–5,0 ml tai 10,0 ml pyynnöstä.
Q2: Kuinka patruunan täyttölinja estää ilmakuplien muodostumisen mikroannostäytön aikana?
A:Kuplien poisto saavutetaan yhdistämällä alhaalta ylös/nestetasolla seuraavat täyttösuuttimet, servo-ohjatut tasaiset annosteluprofiilit, dynaaminen tyhjiökaasunpoisto ja tyhjiöavusteiset sulkumekanismit ennen männän työntämistä.
Q3: Mitä eroa on prosessointipatruunoiden ja tavallisten injektiopullojen välillä?
A:Patruunat vaativat kaksipään tiivistyksen - kumimäntä työnnetään sisään alaosaan ja puristetaan alumiinikorkki, jossa on väliseinä yläosassa. Ne vaativat myös tiukempaa mittojen kohdistusta, koska täytetyn patruunan on sopia saumattomasti alavirran mekaanisten kynäsuuttimien tai autoinjektoreiden sisään.
Q4: Voiko yhden patruunan täyttökone käsitellä myös injektiopulloja ja esitäytettyjä ruiskuja (PFS)?
A:Kyllä. Nykyaikaiset modulaariset aseptiset täyttöalustat voidaan konfiguroida 3-in-1-yhdistelmälinjoiksi. Vaihtamalla erilliset tähtipyörät, pesäpesät ja annostelusarjat ilman työkaluja nopean vaihtomallin avulla, käyttäjät voivat käyttää patruunoita, injektiopulloja ja PFS:ää samalla ytimen täyttöeristinlinjalla.
Q5: Mitä validointiasiakirjoja kaupallisen patruunan täyttökoneen mukana tulee olla?
A:Täydellisen validointipaketin tulee sisältää suunnittelun pätevyys (DQ), asennuspätevyys (IQ), käyttökelpoisuus (OQ), suorituskyvyn pätevyys (PQ) -protokollat, tehdashyväksyntätestaus (FAT), toimipaikan hyväksyntätestaus (SAT), 21 CFR Part 11 -ohjelmiston vaatimustenmukaisuusdokumentaatio, materiaalin jäljitettävyystodistukset (316L), savukuvioiden testausraportit (316L)
