Farmaseuttisten patruunoiden täyttö: prosessi- ja laitevaatimukset

Patruunan täyttö on sekvenssiherkin vaihe pienimääräisessä aseptisessa tuotannossa. Säiliö saapuu ilman pohjaa, on sinetöity molemmista päistä, ja jokainen ylävirran parametri - kuplien loukkuun jääminen, alipainetaso, puristusmomentti - syöttää suoraan täyttötarkkuuteen ja säiliön sulkemisen eheyteen. Tämä opas käy läpifarmaseuttisen patruunan täyttöprosessi vaihe vaiheelta, kunkin vaiheen vaatimat aseptiset olosuhteet ja laitetiedot, jotka kannattaa varmistaa ennen linjan määrittämistä tai toimittajan valintaa.

Keskeiset takeawayt

• Patruuna täytetään ja suljetaan kahdesti, joten säiliön suunta ja tulpan asento ovat yhtä tärkeitä kuin pumpun tarkkuus.
• Kuplan juuttuminen, ei pumpun tarkkuus, on yleensä rajana näkyvien hiukkasten hylkäämiselle.
• Tyhjiötulppa ohjaa ylätilan kaasua ja tulpan istukkaa; molemmat tarvitsevat omat vahvistusparametrinsa.
• Muotoilun joustavuus, esterajapinta ja tarkastuksen laajuus ovat kolme asiaa, joiden lisääminen asennuksen jälkeen on kallista.

Tällä sivulla

1. Mikä tekee patruunan täytöstä erilaisen kuin injektiopullon tai PFS-täytön?

2. Farmaseuttisen patruunan täyttöprosessi, vaihe vaiheelta

3. Aseptiset vaatimukset: ISO 5, RABS ja isolaattorin kompromissit

4. Laitteiden teknisten tietojen tarkistuslista

5. Yleiset vikatilat ja niiden tarkistaminen

6. FAQ

Mikä tekee patruunan täytöstä erilaisen kuin injektiopullon tai PFS-täytön

Injektiopullo on kuppi: yksi avoin pää, vakaa pohja, yksi sinetti. Esitäytetty ruisku lisää neulansuojuksen ja männänvarren, mutta se täyttyy silti yhden avoimen pään kautta. Patruuna on suora putki, jonka molemmissa päissä on tiivisteet - männän tulppa pyrstössä, alumiinikorkki väliseinän päällä päässä - minkä vuoksi käyttäjät kuvaavat muotoa ruiskuna ilman pohjaa.

Siitä seuraa kaksi seurausta. Säiliössä on korkea painopiste ja lähes olematon jalanjälki, joten se on epävakaa purettaessa ja kuljetettaessa linjanopeudella. Ja koska perätiiviste asetetaan usein ennen täyttöä, säiliö on tehokkaasti auki pohjasta osan jakson aikana, mikä muuttaa ilman sisääntuloa ja syrjäytymistä.

Säiliön geometria ja kahden tiivisteen logiikka

Geometria sanelee myös tarkastusstrategian. Hieman vinossa tai ei täysin paikallaan oleva tulppa on yleensä näkymätön sillä hetkellä, kun se tapahtuu; se tulee pintaan vasta myöhemmin tiivistevauriona puristamisen tai kuljetuksen jälkeen. Siksi tulpan asennon näkötarkastukset kuuluvat täyttövaiheeseen eikä lopputarkastukseen. Ostajalle geometria on myös spesifikaatiolaukaisija: biofarmaseuttisen patruunan täyttöprosessissa on ohjattava suuntausta, kuplien kulkua ja kahta suljinta, joista yhtä ohjaa injektiopullolinja.

Vain tyypilliset alueet - vahvista työskentelyalue oman säiliöpiirustuksen ja sulkumäärityksen mukaan.

Biofarmaseuttisten patruunoiden täyttöprosessi, askel askeleelta

Saapuipa säiliö käyttövalmiina (RTU) pesänä ja ammeena tai pestynä ja pyrogenoiduna bulkkina, patruunan täyttöprosessi noudattaa samaa järjestystä: säiliön siirto ja suuntaus, täyttö, tyhjiötulppa, alumiinikorkin sulkeminen, linjatarkastus. Monilla linjoilla ennen täyttöä asetetaan häntämäntä, joka muuttaa putken pohjattomaksi ruiskuksi.

1. Konttien käsittely: pesä, amme ja suunnan hallinta

Kontinkäsittely on ensimmäinen ja useimmiten alimääritetty valvontapiste. Keskipakosekoitin yhdistettynä tärinäsuuntaukseen tai visioon perustuvaan sijoitukseen pitää putken pystyssä ja vähentää pullon välistä kosketusta siirron aikana. RTU-formaateissa altaan avaaminen, pesän poisto ja pinnan dekontaminaatio tarvitsevat omat parametrinsa: hiukkasten muodostuminen kalvonpoiston aikana, siirtopolku kriittiseen vyöhykkeeseen ja - jos käytetään isolaattoria - siirtorajapinnan eheys ja dekontaminaatiovalidointi.

2. Täyttö: kuplien hallinta ja annostarkkuus

Biofarmaseuttisessa patruunan täyttöprosessissa täytteet ovat tyypillisesti 0,2–5,0 ml, ja tuote on yleensä leikkausherkkä, vaahtoamisherkkä proteiini-, peptidi- tai polymeeriliuos. Nopeudella täyttöneulasta tuleva suihku törmää nesteen pintaan ja ottaa ilmaa mukaansa; syntyneet mikrokuplat vaikuttavat sekä toimitettuun määrään että näkyvään hiukkastulokseen tarkastuksessa.

Kaksi vastatoimea on vakiona. In-line tyhjiökaasunpoisto alentaa liuenneen kaasun kuormitusta ennen kuin tuote saavuttaa neulan. Nestetasoa seuraava täyte nostaa neulaa tason noustessa, jolloin vaikutus pintaan vähenee. Korkean viskositeetin tuotteissa, kuten hyaluronihapossa, kuplien poisto on vaikeampaa ja tyhjiötäytön ja matalan leikkausvoiman pumpun rungon yhdistäminen tulee välttämättömäksi eikä valinnaiseksi.

Annostelupuolella keraamiset mäntäpumput tarjoavat kulutuskestävyyden ja pienen leikkausvoiman, ja annostelutarkkuuden on normaalisti oltava ±1 %. Peristalttiset vaihtoehdot vaihtavat osan tästä tarkkuudesta kertakäyttöiseen virtausreittiin ja kevyempään puhdistus-validointitaakkaan – kompromissi, joka tulee päättää tuotteen ominaisuuksien ja eräsuunnitelman perusteella, ei pelkästään hinnan perusteella.

3. Tyhjiötulppa: mitä alipaine itse asiassa tekee

Tunnelmallinen tulppa työntää tulpan avoimeen kaulaan. Tyhjiötulppa vetää ensin alipaineen säiliön sisään ja asettaa sitten tulpan paikoilleen, mikä poistaa jäännöstilakaasun ja päästää tulpan tiiviisti seinää vasten. Käytännön hyöty on pienempi tulpan pomppimisen ja epätäydellisen tiivistyksen riski, joka johtuu loukkuun jääneestä kaasusta.

Prosessin hyväksynnän aikana on vahvistettava kolme parametria: alipainetason säätöalue ja vakaus, istuinvoiman tasaisuus ja pysäyttimen asennon johdonmukaisuus asettamisen jälkeen. Happiherkissä tuotteissa kaasun korvaaminen - tyypillisesti typen tyhjennys ennen evakuointia - ja tuloksena oleva jäännöshappitavoite kuuluvat samaan parametrijoukkoon, ei erilliseen keskusteluun.

4. Alumiinikorkin tiivistys ja tiivisteen eheys

Korkki suljetaan kierrekorkilla tai puristamalla - patruunan täyttö- ja sulkemisjakson toinen puolisko - ja sulkimen laatu määrää säiliön sulkimen eheyden koko säilyvyyden ajan. Suojausjärjestelmän tulee valvoa ja tallentaa vääntömomenttia tai puristusvoimaa jokaisessa syklissä, jotta mekaanista vastusta voidaan kehittää ja tiivisteen viat voidaan pitää määritellyn toleranssin sisällä.

Halkaisijaltaan pienet korkit sijaitsevat kapeassa vääntömomenttiikkunassa, ja viitearvon tulisi olla peräisin korkin toimittajan validointitiedoista sekä omista kokeistasi yleisen taulukon sijaan. Eheys tiivistyksen jälkeen varmistetaan tavallisesti suurjännitteisen vuodon havaitsemisen, mikrobien upottamisen tai väriaineen sisäänpääsyn avulla, mikä vahvistaa, että elastomeeri on puristettu lasilaippaa vasten farmakopean menetelmän edellyttämällä tavalla.

5. In-line-tarkastus: paino, pysäyttimen asento, ylätilan happi

Tarkastus tapahtuu prosessin rinnalla eikä sen jälkeen. Tyypillinen laajuus kattaa täyttöpainon suuren tarkkuuden punnituskennolla tai lasermittauksella, tulpan asennon näkemyksen, ylätilan jäännöshapen tarvittaessa ja kosmeettisten vikojen tunnistamisen.

Säiliökohtainen painon tarkistus hylkää toleranssin ulkopuoliset yksiköt ja, mikä on yhtä tärkeää, tuottaa trenditiedot, joita käytetään annostelupumppujen ennaltaehkäisevän huollon ajoittamiseen. Pysäytin-asentonäköä tulisi käsitellä pakollisena tarkastuksena patruunalinjoissa: vika on halpa havaita täällä ja kallis havaita vuodona myöhemmin.

Aseptiset vaatimukset: ISO 5, RABS ja isolaattorin kompromissit

Thefarmaseuttisen patruunan täyttöprosessi on määritelmänsä mukaan aseptinen, ja estepäätös muokkaa koko linjan. Täyttö, tulppa ja tiivistys sijaitsevat tavallisesti laminaarivirtauskuvun tai rajoitetun pääsyn estejärjestelmän (RABS) tai isolaattorin sisällä, ja HEPA-suodatettu pystysuora yksisuuntainen ilmavirta ylläpitää ISO 5 -puhtautta ISO 14644-1:n mukaisesti valvottua taustaympäristöä vasten.

Eristimen valinta ei ole vain kysymys siitä, kuinka puhtautta ylläpidetään. Se myös korjaa hansikasaukkoasettelun, siirtokammion kokoonpanon, validointistrategian linjassa suoritettavalle sterilointijaksolle, kuten höyrystetty vetyperoksidi, ja taustapainekaskadin. Teknisessä sopimuksessa kannattaa selvittää kolme asiaa: vastaako täyttökoneen jalanjälki todella esteaukkoa, häiritseekö liikkeessä oleva mekanismi laminaarista virtausta ja vahvistavatko savututkimukset dynaamisissa olosuhteissa ilmavirtauskuvion esteen sisällä.

Tuotekontaktivirtausreitit tarvitsevat joko paikan päällä puhdistuksen ja steriloinnin tai modulaariset rajapinnat, jotka voidaan purkaa nopeasti ja autoklavoida. Pumppujen, venttiilien, putkien ja tiivisteiden materiaalitodistukset ja yhteensopivuustiedot tulee sulkea suunnittelun hyväksymisen yhteydessä - ei lykätä käyttöönottoa.

Tarkkuutta ja pysäytyslaatua ei voida todistaa kuormittamattomalla koneella. Varmennuksessa tulee käyttää puhdistettua vettä ja lumelääkettä, joka on sovitettu todellisen tuotteen viskositeettiin, ajettava useilla peräkkäisillä täytöillä ja suhteellinen standardipoikkeama lasketaan kanavaa kohti. Tulpan tyhjiön taso ja työntösyvyys tarkistetaan erillisellä mittarilla, joka mittaa tulpan kootun asennon putken sisällä, koska tämä mitta määrää, häiritseekö kynä-injektorin käyttötanko sitä myöhemmin.

Laitteiden teknisten tietojen tarkistuslista

Useimmat määritysaukot näkyvät muotoperheen reunoilla: alueen pienin tilavuus, viskositeetin tuote, viimeksi lisätty muoto. Alla oleva taulukko on vähimmäismäärä, joka kannattaa kirjoittaa biofarmaseuttisen patruunan täyttöprosessin käyttäjän vaatimuksiin.

Yleiset vikatilat ja niiden tarkistaminen

Alla olevat vikatilat kattavat suurimman osan farmaseuttisen patruunan täyttöprosessin hyväksynnän aikana ilmenneistä poikkeamista; jokaisella on vahvistusmenetelmä, joka kuuluu protokollaan vianmäärityslokin sijaan.

Kuplat ja näkyvät hiukkaset.Yleensä jäljitetään juuttuneeseen ilmaan eikä pumpun virheeseen. Varmista linjassa olevalla tyhjiökaasunpoistolla, nestetasoa seuraavalla täytteellä ja matalan leikkausvoiman virtausreitillä – varmista sitten lumelääkeajoilla tuotantonopeudella, ei puolinopeudella.

Kallistuneet tai istumattomat tulpat.Näkymätön huoltoasemalla, kohtalokas vuototestissä. Tarkista jokaisen yksikön tulpan asennon näkemys ja kootun syvyyden säännöllinen tuhoava tarkastus.

Ali- tai ylikiristetyt kannet.Molemmat aiheuttavat tiivistevaurioita vastakkaisiin suuntiin. Tarkista jokaisen syklin vääntömomenttivalvonnalla, joka korreloi korkeajännitteisen vuodon havaitsemisen tai väriaineen sisäänpääsyn tuloksiin.

Säiliö kaatuu siirron aikana.Käsittelyongelma huoltoasemaoireen kanssa. Varmista näkemyksiin perustuvilla suuntatarkastuksilla ja ohjauskiskon kosketuspisteiden tarkastelulla radan enimmäisnopeudella.

Jäännöshappea yli tavoitteen.Usein kaasun vaihtoongelma, ei tyhjiöongelma. Varmista erän ylätila-analyysillä ja dokumentoidulla typenpoistoprofiililla.

FAQ

Kuinka patruunan täyttökone toimii?

Vuonna afarmaseuttisen patruunan täyttöprosessi säiliö on kaksipäinen putki: patruunat suunnataan ja siirretään kriittiseen vyöhykkeeseen, annostellaan neulan kautta, suljetaan tulpalla - useimmissa aseptisissa linjoissa tyhjiössä - ja suljetaan alumiinitiivisteellä, täyttöpaino ja tulpan asento tarkistetaan linjassa.

Mitä eroa on tyhjiö- ja ilmakehän tulpalla?

Ilmakehäinen tulppa painaa tulpan kaulaan ympäristön paineessa. Tyhjiötulppa tyhjentää ensin säiliön, mikä poistaa jäljelle jääneen ylätilan kaasun ja asettaa tulpan tiiviimmin seinää vasten, mikä vähentää pomppimisen ja epätäydellisen tiivistyksen riskiä.

Mitä RTU tarkoittaa patruunan täytössä?

Käyttövalmis: säiliö saapuu valmiiksi steriloituna suljetun altaan sisällä olevaan pesään, joten siima ei suorita pesua tai pyrogenointia. Kompromissi siirtyy altaan avaamiseen, siirtorajapinnan dekontaminaatioon ja toimittajan kelpuutukseen.

Mikä annostustarkkuus on saavutettavissa patruunan täytössä?

Pienimääräisille biologisille lääkkeille ±1 % tai tiukempi on keraamisen mäntäpumpun normaali tavoite, joka tarkistetaan kanavakohtaisesti kuormitettuna käyttämällä tuotetta vastaavaa lumelääkettä pelkän veden sijaan.

Pystyykö yksi linja käsittelemään patruunoita, PFS:ää ja injektiopulloja?

Kyllä – alustapohjaiset koneet jakavat servoliikkeen, annostelun ja tarkastuksen kaikissa kolmessa formaatissa, ja muoto-osia vaihdetaan säiliötä kohti. Vaihtoaika ja muotoosien lukumäärä ovat kaksi numeroa, jotka on kiinnitettävä ennen tilaamista.

Standardit, joihin viitataan

ISO 14644-1 - puhdastilaluokitus ilman hiukkaspitoisuuden mukaan

USP 〈1207〉 - säiliön sulkemisen eheyden arviointi steriileille tuotteille

EU:n GMP-liite 1 - steriilien lääkkeiden valmistus

Kasetin täyttölinjan määrittäminen

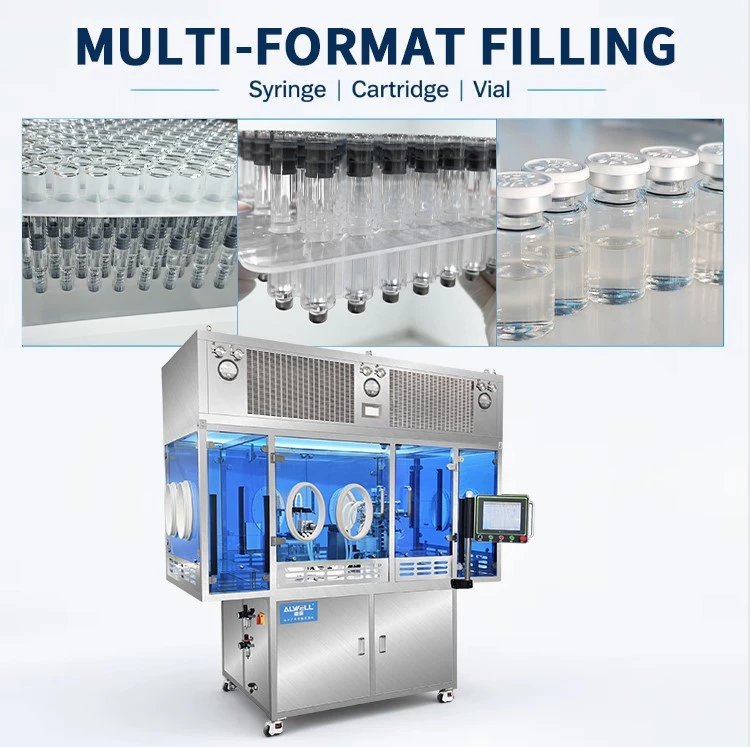

ALWELL rakentaa aseptisia täyttöalustoja Shanghaissa pienikokoisille ruiskeille. Sisäkkäinen tyhjiötäyttö- ja tulppakone ajaa patruunoita, esitäytettyjä ruiskuja ja injektiopulloja samalla alustalla käyttäen täyden servoliikettä tyhjiötäyttöön ja tulppaan, punnitukseen ja tulpan asennon tarkastukseen, joka kattaa alueen prosessikehityksestä kaupalliseen tuotantoon. Laitteet on rakennettu GMP-vaatimusten mukaisesti CE-sertifioidulla 5000 m²:n tilassa.

Alustan jakaminen on tärkeintä, kun lääkepatruunoiden täyttöprosessin on ulotuttava myöhemmin esitäytettyihin ruiskuihin tai injektiopulloihin: annostelu- ja tarkastusarkkitehtuuri jatkuu, ja vain muotoosat muuttuvat.

Jos olet hyväksymässä lääkepatruunan täyttöprosessia tai vertaat laitevaihtoehtoja, lähetä meille tuotteen ominaisuudet, eräsuunnitelma ja säiliön tiedot, niin prosessitiimimme tarkistaa linjan kokoonpanon kanssasi.Pyydä linjan kokoonpanon tarkistusta
